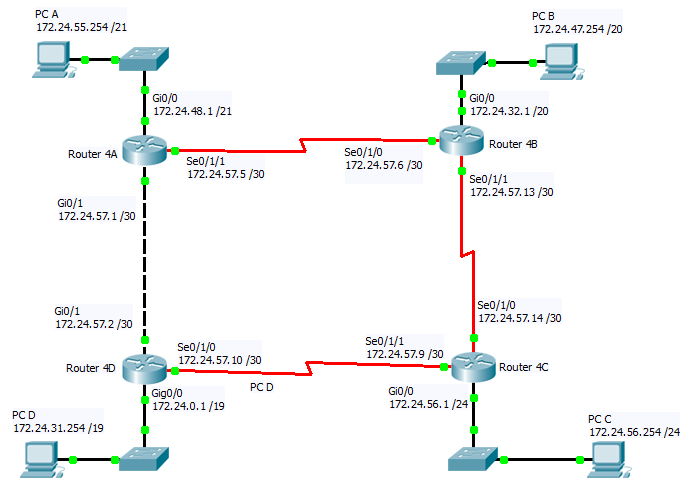

Im zweiten Praktikum behandeln wir das OSPF-Routing mit IPv4 Adressen. Anhand eines Beispiels werden vier LANs und die Verbindungen zwischen den vier Routern konzipiert. Anschließend werden fünf Gruppen in vier Areas miteinander verbunden und Virtual Links eingerichtet.
| Skript-Anfang | OSPF-Lab – Seite 1 |
|---|---|
| Skript-Ende | OSPF-Lab – Seite 9 |
Aufgabe 1
Jede Gruppe hat ein eigenes Class-B Netzwerk im Format 172.2x.0.0/16 wobei das für die Gruppennummer steht. Wie müssen die Subnetze unterteilt werden?
Aufgabe 2
Wieviele Subnetze müssen Sie für die Adressvergabe nach obigen Schema einrichten?
8
Aufgabe 3
Welche ist die höchste IP-Adresse die im LAN B nutzbar ist?
172.24.47.254
Aufgabe 4
Welche ist die höchste IP-Adresse die im LAN A nutzbar ist?
172.24.55.254
Aufgabe 5
Welche Subnetzmasken werden für die jeweilige Verbindung zwischen den Routern benötigt?
Wir verwenden für Point-to-Point-Verbindungen die Subnetzmaske /30.
____________________
Aufgabe 6
Wie sieht die Routing-Tabelle des Routers B aus?
172.24.0.0/16 is variably subnetted, 6 subnets, 3 masksC \n172.24.32.0/20 is directly connected, GigabitEthernet0/0L \n172.24.32.1/32 is directly connected, GigabitEthernet0/0C \n172.24.57.4/30 is directly connected, Serial0/1/0L \n172.24.57.6/32 is directly connected, Serial0/1/0C \n172.24.57.12/30 is directly connected, Serial0/1/1L \n172.24.57.13/32 is directly connected, Serial0/1/1
Aufgabe 7
Welche Kommandos werden benötigt um OSPF auf dem Router B einzurichten?
router ospf 1 network 172.24.57.8 255.255.255.252 area 2 network 172.24.57.12 255.255.255.252 area 2 network 172.24.56.0 255.255.255.0 area 2
Aufgabe 8
Gibt es Interface an den Routern über die keine Updates gesendet werden brauchen? Wenn ja, welche?
In die jeweiligen LANs müssen keine Updates gesendet werden, da dort keine Router mehr stehen.
Aufgabe 9
Welches Kommando wird verwendet um an diesen Interfacen die Updates auszuschalten?
passive-interface GigabitEthernet0/0
Aufgabe 10
Benötigen Sie beim “NETWORK” Kommando die Subnetzmasken oder die Wildcards?
Entweder die Subnetzmaske oder die Wildcard muss eingetragen werden. Die Subnetzmaske wird jedoch vom Router in das Format der Wildcards automatisch umgerechnet.
Aufgabe 11
Der Router A soll eine Default-Route verteilen, welche(s) Kommando(s) ist/sind dazu notwendig?
default-information originate always
Aufgabe 12
Welche OSPF-Routen sind in der Forwarding-Tabelle des Routers D?
172.24.0.0/16 is variably subnetted, 8 subnets, 5 masks O 172.24.57.12/30 [110/845] via 172.24.57.9, 00:11:12, Serial0/1/0 O 172.24.48.0/21 [110/2] via 172.24.57.1, 00:11:12, FastEthernet0/1 C 172.24.57.8/30 is directly connected, Serial0/1/0 O 172.24.57.4/30 [110/782] via 172.24.57.1, 00:11:12, FastEthernet0/1 O 172.24.56.0/24 [110/782] via 172.24.57.9, 00:11:12, Serial0/1/0 C 172.24.57.0/30 is directly connected, FastEthernet0/1 O 172.24.32.0/20 [110/783] via 172.24.57.1, 00:11:12, FastEthernet0/1 C 172.24.0.0/19 is directly connected, FastEthernet0/0
Aufgabe 13
Was ist die Default-Route des Routers D?
172.24.57.1
Aufgabe 14
Welche OSPF-Routen sind in der Forwarding-Tabelle des Routers A?
Gateway of last resort is 0.0.0.0 to network 0.0.0.0 \n172.24.0.0/16 is variably subnetted, 8 subnets, 5 masks O 172.24.57.12/30 [110/845] via 172.24.57.6, 00:13:19, Serial0/1/1 C 172.24.48.0/21 is directly connected, FastEthernet0/0 O 172.24.57.8/30 [110/782] via 172.24.57.2, 00:13:19, FastEthernet0/1 C 172.24.57.4/30 is directly connected, Serial0/1/1 O 172.24.56.0/24 [110/783] via 172.24.57.2, 00:13:19, FastEthernet0/1 C 172.24.57.0/30 is directly connected, FastEthernet0/1 O 172.24.32.0/20 [110/782] via 172.24.57.6, 00:13:19, Serial0/1/1 O 172.24.0.0/19 [110/2] via 172.24.57.2, 00:13:19, FastEthernet0/1 S* 0.0.0.0/0 is directly connected, Null0
Aufgabe 15
Führen Sie ein „TRACERT“ vom PC A zum PC B aus. Welche Router werden durchlaufen?
tracert 172.24.47.254 Routenverfolgung zu 172.24.47.254 über maximal 30 Abschnitte\n1 <1 ms <1 ms <1 ms 172.24.48.1 \n2 11 ms 11 ms 10 ms 172.24.57.6 \n3 13 ms 13 ms 13 ms 172.24.47.254 Ablaufverfolgung beendet.
Aufgabe 16
Warum wird gerade dieser Weg genommen?

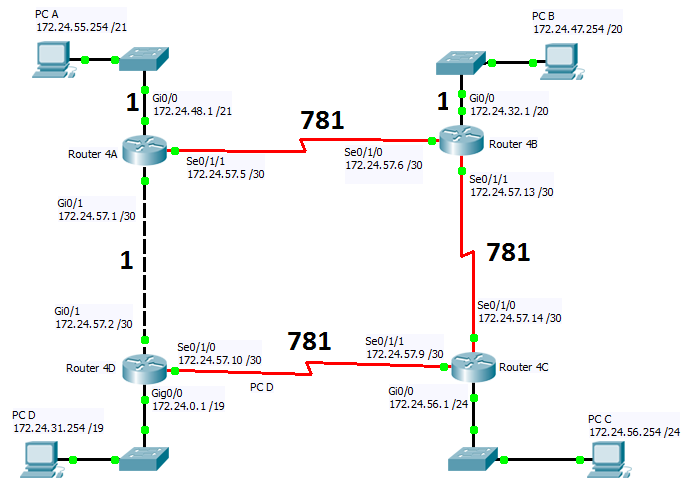

Da die Kosten für den Pfad im OSPF summiert werden und 1x serielle Verbindung geringere Kosten hat als 2x serielle Verbindung + 1x Fast Ethernet. Die Herkunft der Kosten kann im Skript nachgelesen werden in Vorlesung-Tag4 – Seite 73.
Aufgabe 17
Ist die genannte Konfiguration für die Areas zulässig? Falls nein, was müssten Sie ändern um die Konfiguration zulässig zu machen?
Nein, da Area 3 nicht direkt mit Area 0 verbunden ist. Es muss ein Virtual Link gebildet werden.
Aufgabe 18
Wie sieht die Routingtabelle der jeweligen Router D jeder Gruppe aus, nachdem alle Areas korrekt verbunden wurden?
Router4D#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route
Gateway of last resort is 172.24.57.1 to network 0.0.0.0
\n172.21.0.0/16 is variably subnetted, 8 subnets, 4 masks
O IA 172.21.32.0/19 [110/978] via 172.24.57.9, 00:02:27, Serial0/1/0
O IA 172.21.16.0/20 [110/913] via 172.24.57.9, 00:02:27, Serial0/1/0
O IA 172.21.0.16/30 [110/977] via 172.24.57.9, 00:02:27, Serial0/1/0
O IA 172.21.8.0/21 [110/977] via 172.24.57.9, 00:02:27, Serial0/1/0
O IA 172.21.0.8/30 [110/976] via 172.24.57.9, 00:02:27, Serial0/1/0
O IA 172.21.0.12/30 [110/1040] via 172.24.57.9, 00:02:27, Serial0/1/0
O IA 172.21.0.0/30 [110/977] via 172.24.57.9, 00:02:27, Serial0/1/0
O IA 172.21.0.4/30 [110/976] via 172.24.57.9, 00:02:27, Serial0/1/0
\n172.23.0.0/16 is variably subnetted, 8 subnets, 4 masks
O 172.23.224.16/30 [110/847] via 172.24.57.9, 00:02:27, Serial0/1/0
O 172.23.224.8/30 [110/846] via 172.24.57.9, 00:02:27, Serial0/1/0
O 172.23.224.12/30 [110/910] via 172.24.57.9, 00:02:27, Serial0/1/0
O 172.23.224.0/30 [110/846] via 172.24.57.9, 00:02:30, Serial0/1/0
O 172.23.224.4/30 [110/847] via 172.24.57.9, 00:02:30, Serial0/1/0
O 172.23.56.0/21 [110/847] via 172.24.57.9, 00:02:30, Serial0/1/0
O 172.23.32.0/20 [110/783] via 172.24.57.9, 00:02:30, Serial0/1/0
O 172.23.0.0/19 [110/848] via 172.24.57.9, 00:02:30, Serial0/1/0
\n172.22.0.0/16 is variably subnetted, 7 subnets, 4 masks
O IA 172.22.56.0/30 [110/912] via 172.24.57.9, 00:02:30, Serial0/1/0
O IA 172.22.56.4/30 [110/911] via 172.24.57.9, 00:02:30, Serial0/1/0
O IA 172.22.56.8/30 [110/975] via 172.24.57.9, 00:02:30, Serial0/1/0
O IA 172.22.48.0/21 [110/912] via 172.24.57.9, 00:02:30, Serial0/1/0
O IA 172.22.56.16/30 [110/911] via 172.24.57.9, 00:02:30, Serial0/1/0
O IA 172.22.32.0/20 [110/848] via 172.24.57.9, 00:02:30, Serial0/1/0
O IA 172.22.0.0/19 [110/976] via 172.24.57.9, 00:02:30, Serial0/1/0
\n172.24.0.0/16 is variably subnetted, 8 subnets, 5 masks
O 172.24.57.12/30 [110/845] via 172.24.57.9, 01:21:39, Serial0/1/0
O 172.24.48.0/21 [110/2] via 172.24.57.1, 01:21:39, FastEthernet0/1
C 172.24.57.8/30 is directly connected, Serial0/1/0
O 172.24.57.4/30 [110/782] via 172.24.57.1, 01:21:39, FastEthernet0/1
O 172.24.56.0/24 [110/782] via 172.24.57.9, 01:21:39, Serial0/1/0
C 172.24.57.0/30 is directly connected, FastEthernet0/1
O 172.24.32.0/20 [110/783] via 172.24.57.1, 01:21:39, FastEthernet0/1
C 172.24.0.0/19 is directly connected, FastEthernet0/0
\n192.168.0.0/30 is subnetted, 5 subnets
O 192.168.0.8 [110/782] via 172.24.57.9, 00:07:03, Serial0/1/0
O 192.168.0.12 [110/783] via 172.24.57.1, 00:04:12, FastEthernet0/1
O IA 192.168.0.0 [110/912] via 172.24.57.9, 00:02:33, Serial0/1/0
O IA 192.168.0.4 [110/847] via 172.24.57.9, 00:02:33, Serial0/1/0
O IA 192.168.0.16 [110/977] via 172.24.57.9, 00:02:33, Serial0/1/0
O*E2 0.0.0.0/0 [110/1] via 172.24.57.1, 01:19:55, FastEthernet0/1
