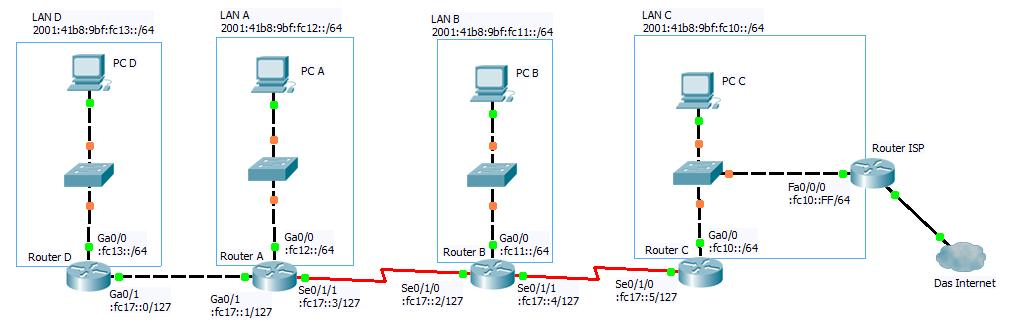

Im ersten Praktikum behandeln wir das Subnetting und Routing mit IPv6 Adressen. Anhand eines Beispiels werden vier LANs und die Verbindungen zwischen den vier Routern konzipiert. Mit Hilfe von RIPng werden dynamische Routen in den Routingtabellen eingetragen.
| Skript-Anfang | IPv6_RIPRouting – Seite 1 |
|---|---|
| Skript-Ende | IPv6_RIPRouting – Seite 14 |
Aufgabe 1
Ihr Serviceprovider hat Ihnen den Adressbereich 2001:41b8:9bf:fc10::/61 zugewiesenen. Geben Sie den folgenden Netzen jeweils eine Ipv6-Subnet-Adresse, wobei die PCs ihre Adresse per Autokonfiguration erhalten
| ID | Network Prefix |
|---|---|
| LAN A | 2001:41b8:9bf:fc12::/64 |
| LAN B | 2001:41b8:9bf:fc11::/64 |
| LAN C | 2001:41b8:9bf:fc10::/64 |
| LAN D | 2001:41b8:9bf:fc13::/64 |
| Reserved | 2001:41b8:9bf:fc14::/64 |
| Reserved | 2001:41b8:9bf:fc15::/64 |
| Reserved | 2001:41b8:9bf:fc16::/64 |
| Router A-D | 2001:41b8:9bf:fc17::/127 |
| Router B-A | 2001:41b8:9bf:fc17::/127 |
| Router C-B | 2001:41b8:9bf:fc17::/127 |
Aufgabe 2
Welches ist das kleinstmögliche Subnet (größte /xx-Subnetmask), bei dem eine Autokonfiguration der Ipv6-Adresse möglich ist?
Eine Autokonfiguration findet bei /64 statt.
Aufgabe 3
Wie sieht die Routingtabelle im Werkzustand aus?
RouterC#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
+ - replicated route, % - next hop override
Gateway of last resort is not set
Aufgabe 4
Wie sieht die Routingtabelle vor RIP aus?
RouterC# show ipv6 route IPv6 Routing Table - default - 6 entries Codes: C - Connected, L - Local, S - Static, U - Per-user Static route B - BGP, R - RIP, I1 - ISIS L1, I2 - ISIS L2 IA - ISIS interarea, IS - ISIS summary, D - EIGRP, EX - EIGRP external ND - Neighbor Discovery, l - LISP O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2 ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2 S ::/0 [1/0] via 2001:41B8:9BF:FC10::FF C 2001:41B8:9BF:FC10::/64 [0/0] via GigabitEthernet0/0, directly connected L 2001:41B8:9BF:FC10::/128 [0/0] via GigabitEthernet0/0, receive C 2001:41B8:9BF:FC17::4/127 [0/0] via Serial0/1/0, directly connected L 2001:41B8:9BF:FC17::5/128 [0/0] via Serial0/1/0, receive L FF00::/8 [0/0] via Null0, receive
Aufgabe 5
Wie sieht die Routingtabelle nach RIP aus?
RouterC#show ipv6 route
IPv6 Routing Table - default - 11 entries
Codes: C - Connected, L - Local, S - Static, U - Per-user Static route
B - BGP, R - RIP, I1 - ISIS L1, I2 - ISIS L2
IA - ISIS interarea, IS - ISIS summary, D - EIGRP, EX - EIGRP external
ND - Neighbor Discovery, l - LISP
O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2
ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
S ::/0 [1/0] via 2001:41B8:9BF:FC10::FF
C 2001:41B8:9BF:FC10::/64 [0/0] via GigabitEthernet0/0, directly connected
L 2001:41B8:9BF:FC10::/128 [0/0] via GigabitEthernet0/0, receive
R 2001:41B8:9BF:FC11::/64 [120/2] via FE80::72CA:9BFF:FEE5:9DF8, Serial0/1/0
R 2001:41B8:9BF:FC12::/64 [120/3] via FE80::72CA:9BFF:FEE5:9DF8, Serial0/1/0
R 2001:41B8:9BF:FC13::/64 [120/4] via FE80::72CA:9BFF:FEE5:9DF8, Serial0/1/0
R 2001:41B8:9BF:FC17::/127 [120/3] via FE80::72CA:9BFF:FEE5:9DF8, Serial0/1/0
R 2001:41B8:9BF:FC17::2/127 [120/2] via FE80::72CA:9BFF:FEE5:9DF8, Serial0/1/0
C 2001:41B8:9BF:FC17::4/127 [0/0] via Serial0/1/0, directly connected
L 2001:41B8:9BF:FC17::5/128 [0/0] via Serial0/1/0, receive
L FF00::/8 [0/0] via Null0, receive
Aufgabe 6
Wie sieht die Konfiguration von PC C aus?
Verbindungsspezifisches DNS-Suffix:
Beschreibung. . . . . . . . . . . : Intel(R) 82567LM-3 Gigabit Network C
n
Physikalische Adresse . . . . . . : B8-AC-6F-A3-69-7B
DHCP aktiviert. . . . . . . . . . : Ja
Autokonfiguration aktiviert . . . : Ja
IP-Adresse (Autokonfig.). . . . . : 169.254.203.226
Subnetzmaske. . . . . . . . . . . : 255.255.0.0
IP-Adresse. . . . . . . . . . . . : 2001:41b8:9bf:fc10:baac:6fff:fea3:69
IP-Adresse. . . . . . . . . . . . : fe80::baac:6fff:fea3:697b%7
Standardgateway . . . . . . . . . : fe80::1%7
DNS-Server. . . . . . . . . . . . : fec0:0:0:ffff::1%1
fec0:0:0:ffff::2%1
fec0:0:0:ffff::3%1
Primärer WINS-Server. . . . . . . : 141.100.56.24
Aufgabe 7
Wie lange dauert es nach dem Herunterfahren des Interfaces bis der PING fehlschlägt?
1ms
Aufgabe 8
Wie lange dauert es, bis der Router C den Eintrag für das LAN D nicht mehr in seiner Routing-Tabelle hat?
2.5 Minuten
Aufgabe 9
Wie lange dauert es nach dem Hochfahren des Interfaces bis der PING wieder funktioniert?
12.8s
Aufgabe 10
Wie lange dauert es, bis der Router C den Eintrag für das LAN D wieder in seiner Routing-Tabelle hat?
30s
